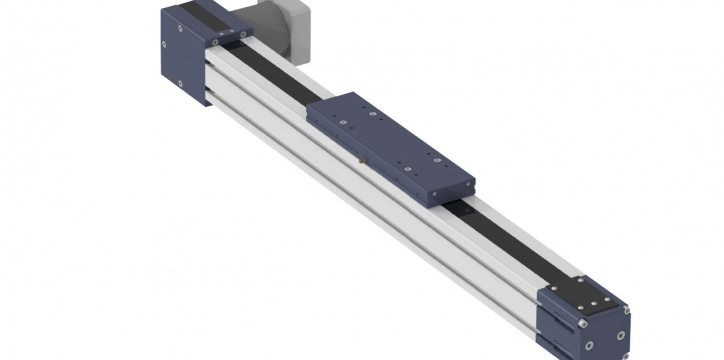

Plus System有鋼加強傳動帶的高性能直線裝置

產品描述

PLUS SYSTEM 系列的線性單元由高防護直線裝置組成，其特點是有一個自支撐的陽極氧化鋁結構和一條鋼加強傳動帶。這個系列的執行器非常堅固，在負載、力矩控制、速度和加速度方面具有高性能。

高負載能力
高速度
低磨損
低摩擦
低噪音
低維護

耐腐蝕版本
所有 Plus System 系列線性單元都有不銹鋼部件可供選擇，以適合在惡劣的環境和/或需要頻繁清洗的應用。

Plus System 直線裝置采用經過陽極氧化的擠壓成型 Anticorodal 6060 和 6082 耐蝕鋁合金，在鋁合金內部安裝有 AISI 303 和 404C 低碳不銹鋼材質的軸承、直線導軌、螺母、螺栓和其它部件，這些材料可以防止或延緩這個直線裝置所在潮濕環境引起的腐蝕。

特殊的無沉積表面處理，結合了一個采用食品級有機植物油的潤滑系統，使該線性單元能夠被用于高敏感性和關鍵的應用，例如在食品和制藥工業，在這些行業，對產品的污染是被禁止的。

內部不銹鋼部件
經過陽極氧化的擠壓成型 Anticorodal 6060 和 6082 耐蝕鋁合金
AISI 303 和 404C 超低碳不銹鋼材質的直線導軌、螺栓、螺母和其它部件
使用食品級有機植物油進行潤滑

PLUS SYSTEM 系列包括 3 種有不同特點的產品：ELM，ROBOT，SC。

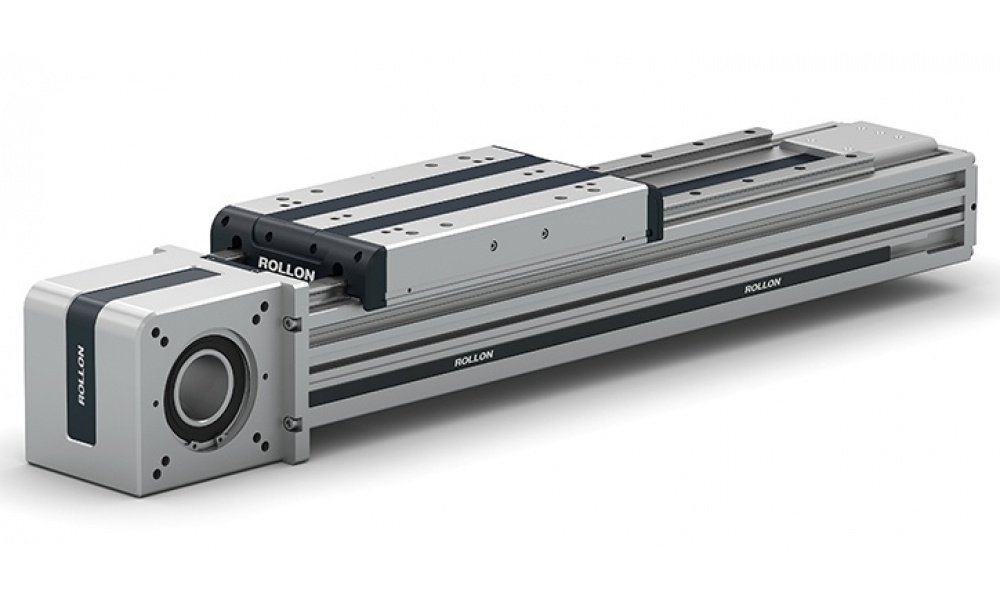

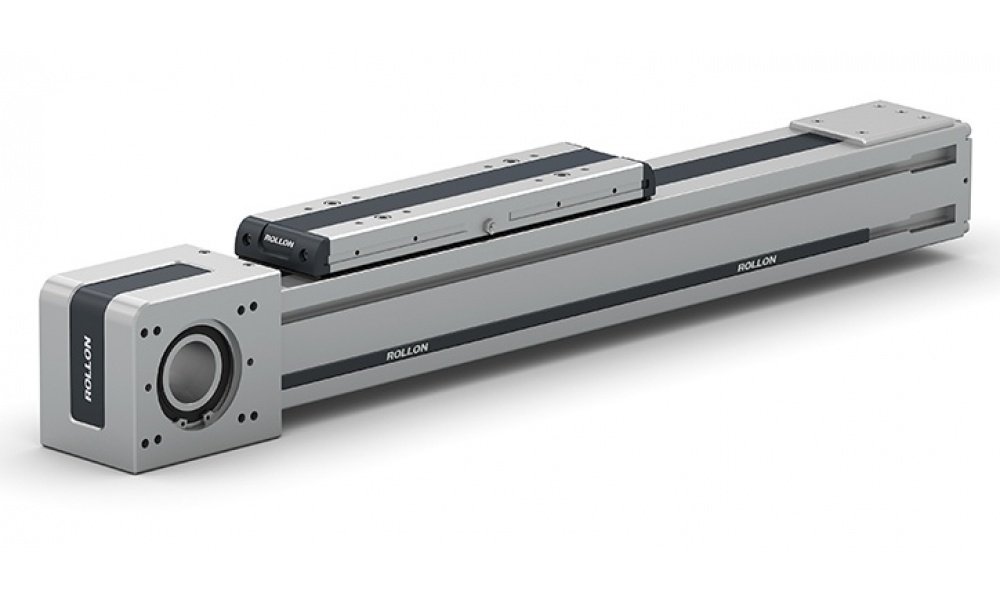

PLUS SYSTEM - ELM
這是 Rollon 首要系列的完全封閉的皮帶傳動直線執行器，具有高度通用性。

ELM 直線裝置有四種尺寸可選，從 50 mm 到 110 mm。它們有一個堅固的擠壓成型陽極氧化鋁型材自支撐結構。推力的傳遞是通過鋼加強聚氨酯帶的傳動。移動滑架所受支撐和精密導向是通過一個直線導向系統或可選的凸輪滾子系統。

一種聚氨酯密封條可完全防止灰塵、污垢、碎屑、液體和其它污染物進入傳動帶系統和直線導軌系統。它避免了其它密封系統如不銹鋼片的脆弱性。

用于直線運動的部件、潤滑劑貯槽、籠式滾珠軸承座和雙唇密封件，增強了一個“免維護”系統。使用的皮帶輪、軸承和傳動軸是行業中最堅固的類型之一。對于工作環境非常惡劣，并需要高速工作循環和高重復定位精度的應用，ELM 是最佳產品。

精心設計新驅動頭，在調整應用大小和在 ELM 系列直線致動器上安裝變速箱時具有高自由度。有了新驅動頭，可以利用標準組裝工具將變速箱安裝在致動器左側或右側。

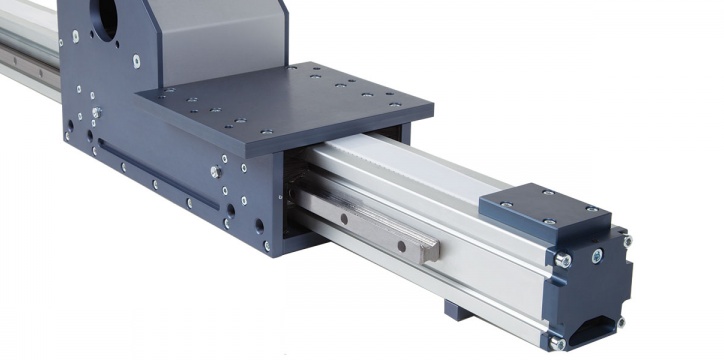

PLUS SYSTEM – ROBOT

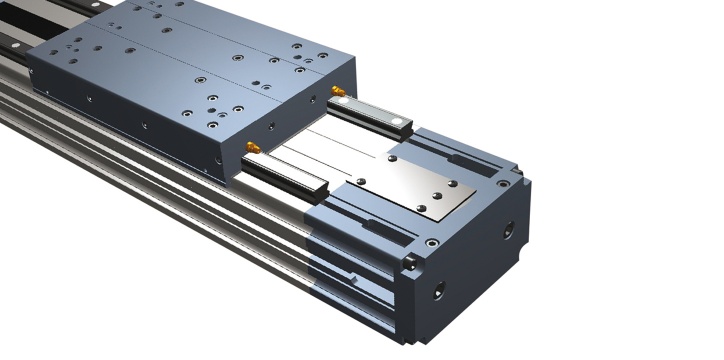

ROBOT 系列特別適合有顯著的滑架傾斜、橫擺或滾轉力矩的重負載應用；或適用于在輸送線或工廠自動化生產線上的 SCARA 型鉸接臂機器人的直線輸送。作為一個堅固、高負載的產品，ROBOT 系列直線執行器適合于要求最嚴格的應用。

ROBOT 系列有四種尺寸可供選擇，從 100 mm 至 220 mm。這個系列的直線裝置有一個經過陽極氧化的擠壓成型鋁型材重型剛性結構，其橫截面為矩形。推力由鋼加強聚氨酯傳動帶傳遞?；苓\行在兩條平行的直線導軌上，有四個自潤滑的“免維護”籠式滾珠軸承座，軸承座的定位可以支撐滑架和所有意外負載及力矩。可以選擇多個獨立的滑架或中間滑架，以進一步提高負載或力矩承載能力。

聚氨酯密封條可以完全防止灰塵、碎屑、液體和其它污染物進入傳動帶系統。

對于工作環境惡劣，并且需要重復精度、免維護、重負載、高速、波動負荷和力矩的工業自動化應用，ROBOT 系列是明確的選擇。
